日本三级韩国三级欧美三级,亚洲高清一区二区三区,欧美成人免费草草影院视频

?

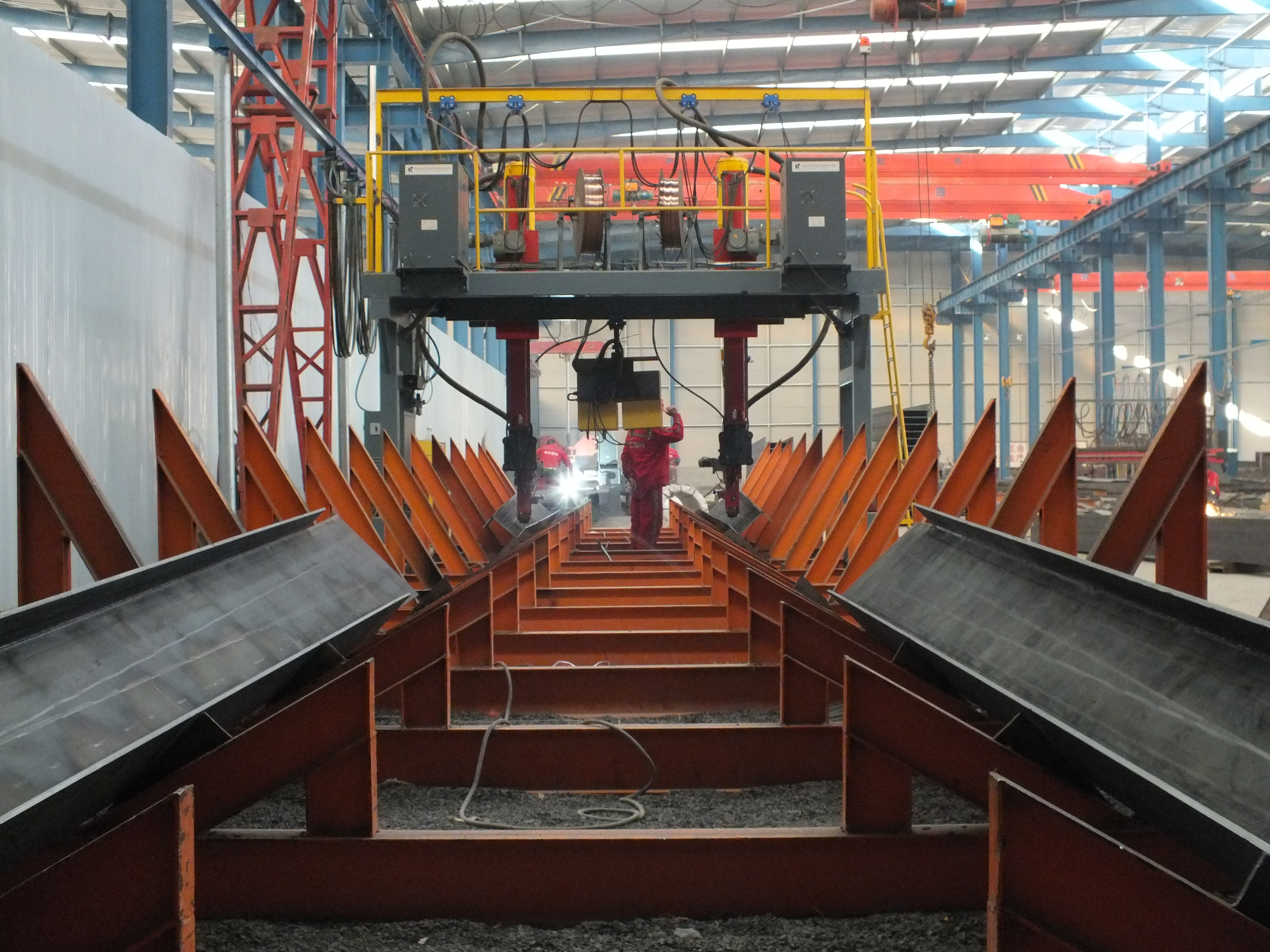

????鋼結構件加工過程當中因各種因素，鋼構件發生局部焊接變形，那么濮陽鋼結構-中石鋼構針對焊接中的局部變形做出了原因分析及預防措施。

?

(一)產生原因

?

(1)加工件的剛性小或不均勻，焊后收縮，變性不一致。(2)加工件本身焊縫布置不均，導致收縮不均勻，焊縫多的部位收縮大、變形也大。(3)加工人員操作不當，未對稱分層、分段、間斷施焊，焊接電流、速度、方向不一致，造成加工件變形的不一致。(4)焊接時咬肉過大，引起焊接應力集中和過量變形。5)焊接放置不平，應力集中釋放時引起變形。

?

(二)預防措施

?

????(1)設計時盡量使工件各部分剛度和焊縫均勻布置，對稱設置焊縫減少交叉和密集焊縫。(2)制定合理的焊接順序，以減少變形。如先焊主焊縫后焊次要焊縫，先焊對稱部位的焊縫后焊非對稱焊縫，先焊收縮量大的焊縫后焊收縮量小的焊縫，先焊對接焊縫后焊角焊縫。(3)對尺寸大焊縫多的工件，采用分段、分層、間斷施焊，并控制電流、速度、方向一致。(4)手工焊接較長焊縫時，應采用分段進行間斷焊接法，由工件的中間向兩頭退焊，焊接時人員應對稱分散布置，避免由于熱量集中引起變形。(5)大型工件如形狀不對稱，應將小部件組焊矯正完變形后，在進行裝配焊接，以減少整體變形。(6)工件焊接時應經常翻動，使變形互相抵消。(7)對于焊后易產生角變形的零部件，應在焊前進行預變形處理，如鋼板v形坡口對接，在焊接前應將接口適當墊高，這樣可使焊后變平。(8)通過外焊加固件增大工件的剛性來限制焊接變形，加固件的位置應設在收縮應力的反面。

?

????(三)處理方法

?

對已變形的工件，如變形不大，可采用火烤矯正。如變形較大，采用邊烤邊用千斤頂頂的方法矯正。

?
