鋼結構工程因其結構跨度大、自重輕、安裝便捷等優點被廣泛應用于工業廠房、大型公共建筑，本文根據鋼結構加工及施工規范要求結合濮陽鋼結構公司--中石鋼構施工經驗對鋼結構工程施工作簡要闡述。

一、鋼結構構件主要制作工藝

鋼結構廠房鋼構件制作工藝流程為:放樣→下料→切割→組立→埋弧焊接→鉆孔→組裝→矯正成型→鉚工零配件下料→制作組裝→焊接和焊接檢驗→防銹處理、涂裝、編號→構件驗收出廠。

1、制作放樣

放樣是鋼結構制作工藝中的一道工序，只有放樣尺寸正確，方可避免以后各加工工序的累積誤差，才能保證整個工程的質量，因此對放樣工作，必須注意以下幾個環節：

放樣前必須熟悉圖紙，并核對圖紙各部尺寸有無不符之處，與土建和其他安裝工程有無矛盾;

核對無誤后方可按施工圖紙上的幾何尺寸、技術要求，按照1：1的比例畫出構件相互之間的尺寸及真實圖形。

2、拼板

拼板時應注意的問題：

拼板時應考慮下料切割焊縫的收縮量，適當放出余量，自動切割縫為2MM，手工切割縫為3MM，焊縫收縮量視構件長度一般應放20-30mm。

3、切割

CNC切割時應注意的問題:

按下料圖要求制作角度樣板,經檢查無誤后方可使用。

切割時應考慮割切、焊接的收縮余量及組裝誤差,長度一般應放20～30mm,切割寬度誤差±1mm。

割切時,根據板厚隨時調節火焰大小、氧氣壓力、切割速度,確保切口光順平滑。

4、組立

組立時應注意的問題:

翼腹板有對接焊縫時,組立應注意翼腹板焊縫錯開200mm以上。

組立時確保腹板對翼板的中心線垂直度偏差為b/100且≤2mm,中心線偏移≤1mm。翼腹板間隙應≤0.8mm,以滿足埋弧焊的需要。

定位焊間距一般為300～400mm,焊縫高度不超過設計縫厚度的2/3,焊條型號應與構件材質相匹配。

5、埋弧焊

埋弧焊應注意的問題:

焊接所采用的焊絲、焊劑應與構件的材質相匹配。

焊前應對焊絲、焊縫進行清潔,除去油漬、銹跡,焊劑等。

焊接時應加引弧板和收弧板,引弧和引出的焊縫長度應大于50mm,焊后應切割。

選擇合適的焊接電流、電壓、焊接速度及合理的焊接程序,確保焊接質量,減小焊接變形。

6、制孔

鋼結構安裝時所留A、B級螺栓孔應具有H12的精度,孔壁表面的粗糙度Ra不應大于12.5um,螺栓孔的允許偏差超過上述標準,不得用鋼塊填塞,可采用與母材料性質匹配的焊條補焊,再重新制孔。

制孔方法采用鋼模鉆孔,各種鉆孔全部采用鉆床鉆孔以提高工作效率,保證構件的質量。

7、矯正

鋼材切割或焊接成型后,均應按實際情況進行平直矯正:

好的零件在加熱矯正時,加熱溫度應根據Q345性能選定,不得超過900℃。

鋼結構在加熱矯正后應緩慢冷卻,不能用水冷卻。

矯正的鋼材表面,不應有明顯的裂縫或損傷。

二、現場施工方案及技術措施

1、安裝方案簡述

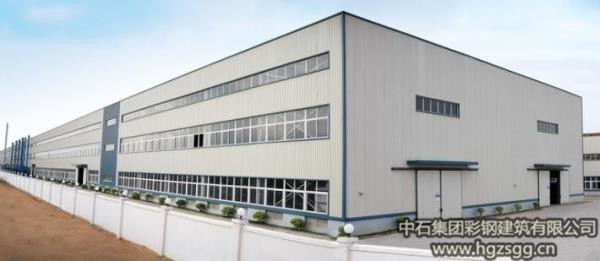

鋼結構廠房內容包括:鋼柱、鋼梁安裝和其他構件安裝。根據實際工程跨度、面積,經多種方案比較施工。

2、設備選擇

綜合考慮工程特點、現場的實際情況、工期等因素,經過反復比較各種方案,從吊裝設備、與土建交叉配合要求及本企業的施工實踐,鋼選擇鋼結構安裝的主要設備。

3、地腳螺栓埋設

地腳螺栓的精度關系到鋼結構定位,地腳螺栓的埋設須嚴格保證其精度。在柱地腳螺栓安裝前,將平面控制網的每一條軸線投測到柱基礎面上,全部閉合,以保證螺栓的安裝精度,然后根據軸線放出柱子外邊線,待安裝鋼柱地腳螺栓的承臺架子搭設好以后,將所需標高抄測到鋼管架子上。

4、鋼架安裝順序

按照現場實際情況,結合甲方的施工進度要求,采用合理的安裝順序。安裝順序按內容分為:鋼柱-鋼梁-吊車梁-連系梁-水平支撐-檁條-拉桿-隅撐。

5、鋼柱吊裝

鋼柱吊裝包括如下幾方面:

鋼柱就位軸線調整:鋼柱就位采用專用角尺檢查,調整時需3人操作:一人移動鋼柱;一人協助穩定;另一人進行檢測。就位誤差應控制在3mm以內。

6、鋼梁安裝

鋼梁首先在地面胎架上拼接成整體,同時在鋼梁上架設好生命線,安裝檁條時可以在鋼梁上來回走動,吊裝就位后在鋼梁的兩側用纜風繩將鋼梁固定,保證鋼梁的平面外的穩定,然后吊裝下一跨間鋼梁,待下一跨間鋼梁安裝完成后,在此跨間安裝檁條,固定鋼梁,保證鋼梁不會傾斜扭曲。安裝人員對高強螺栓進行緊固。

三、施工測量

1、軸線方格網測設

2、水準基點組建立

3、軸線控制

4、測量精度控制保證措施

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
