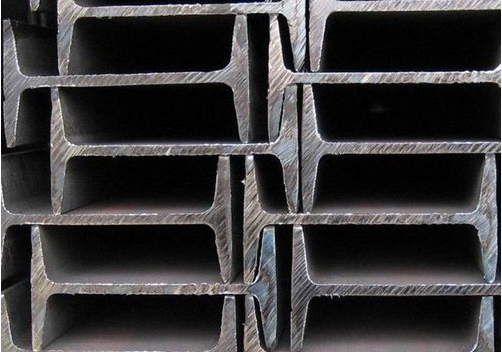

　　一、鋼結構工字鋼翼緣是變截面靠腹板部厚,外部薄; H型鋼的翼緣是等戴面

　　HW HM HN H是H型鋼的通稱,H型鋼是焊制; HW HM HN是熱軋

　　HW 是H型鋼高度和翼緣寬度基本相等;主要用于鋼筋砼框架結構柱中鋼芯柱,也稱勁性鋼柱;在鋼結構中主要用于柱

　　HM 是H型鋼高度和翼緣寬度比例大致為1.33~~1.75 主要在鋼結構中:用做鋼框架柱在承受動力荷載的框架結構中用做框架梁;例如:設備平臺

　　HN 是H型鋼高度和翼緣寬度比例大于等于2; 主要用于梁;

????

?????? 二、工字鋼的用用途相當于HN型鋼;

　　1、工字型鋼不論是普通型還是輕型的，由于截面尺寸均相對較高、較窄，故對截面兩個主袖的慣性矩相差較大，因此，一般僅能直接用于在其腹板平面內受彎的構件或?qū)⑵浣M成格構式受力構件。對軸心受壓構件或在垂直于腹板平面還有彎曲的構件均不宜采用，這就使其在應用范圍上有著很大的局限。　

　　2、 h型鋼屬于高效經濟裁面型材(其它還有冷彎薄壁型鋼、壓型鋼板等)，由于截面形狀合理，它們能使鋼材更高地發揮效能，提高承裁能力。不同于普通工字型的是h型鋼的翼緣進行了加寬，且內、外表面通常是平行的，這樣可便于用高強度螺桂和其他構件連接。其尺寸構成合理系列，型號齊全，便于設計選用。　

　　3、h型鋼的翼緣都是等厚度的，有軋制截面，也有由3塊板焊接組成的組合截面。工字鋼都是軋制截面，由于生產工藝差，翼緣內邊有1：10坡度。H型鋼的軋制不同于普通工字鋼僅用一套水平軋輥，由于其翼緣較寬且無斜度(或斜度很小)，故須增設一組立式軋輥同時進行輥軋，因此，其軋制工藝和設備都比普通軋機復雜。國內可生產的最大軋制h型鋼高度為800mm，超過了只能是焊接組合截面。

　　我國熱軋H型鋼國標（GB/T11263-1998）將h型鋼分為窄翼緣、寬翼緣和鋼樁三類，其代號分別為hz、hk和hu。窄翼緣h型鋼適用于梁或壓彎構件，而寬翼緣h型鋼和h型鋼樁則適用于軸心受壓構件或壓彎構件。工字鋼與H型鋼相比，等重量前提下，w、 ix、 iy都不如h型鋼。

?????? 三、工字鋼的公式

　　截面高度 H

　　截面寬度 B

　　腹板厚度 Tw

　　翼緣厚度 Tf

　　交接圓弧半徑 Rw

　　RA=RB=P/2

　　Mc=Mmax=Pl/4

　　fc=fmax=Pl^3/48EI

　　θA=θB=Pl^2/16EI

　　四、符號意義及單位

　　P —— 集中載荷，N；

　　q —— 均布載荷，N；

　　R —— 支座反力，作用方向向上者為正，N；

　　M —— 彎矩，使截面上部受壓，下部受拉者為正，Nm；

　　Q —— 剪力，對鄰近截面所產生的力矩沿順時針方向者為正，N；

　　f —— 撓度，向下變位者為正，mm；

　　θ —— 轉角，順時針方向旋轉者為正，°；

　　E —— 彈性模量，Gpa；

　　I —— 截面的軸慣性矩，m^4；

　　ξ＝x/l，ζ=x'/l，α＝a/l，β=b/l，γ=c/l

　　從兩方面考慮：

　　第一，從梁的剪切應力考慮

　　第二，從彎曲正應力考慮。

　　從型鋼表中可以查到它的最大可用剪切強度T

　　Tmax=Q/Ib[BH^2/8-<(B-b)h^2>/8]

　　式中: Tmax為最大剪切強度。把可用剪切強度T代進去，可算出梁的最大承受載荷。

　　Q為均布載荷

　　I為工字鋼的截面慣矩可在型鋼表中查得(cm^4).

　　B為工字鋼截面的最大寬度。

　　b為工字鋼截面的最小寬度

　　h為工字鋼最小寬度截面的高度。

　　H為工字鋼最大寬度截面的高度

　　五、正應力的計算：

　　Ysigma=M/W

　　M=最大彎矩=載荷乘距離

　　W=抗彎模量。

　　設Ysigma=允許的最大應力，可得出載荷的最大值。

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
